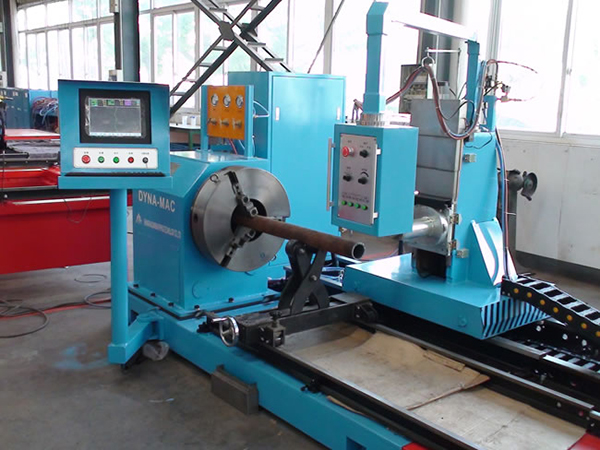

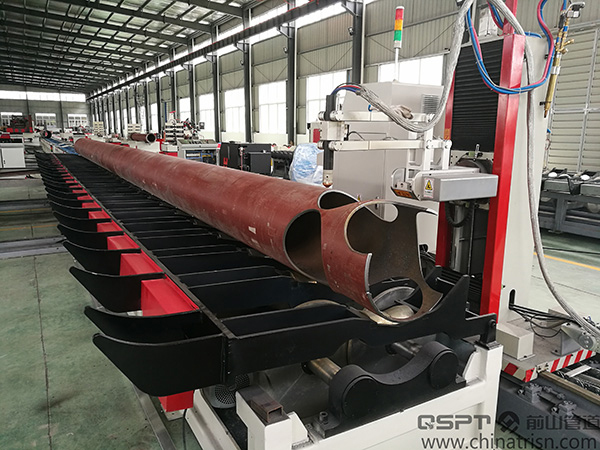

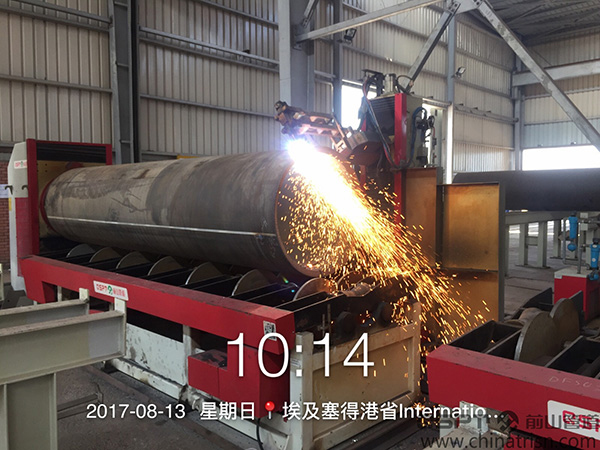

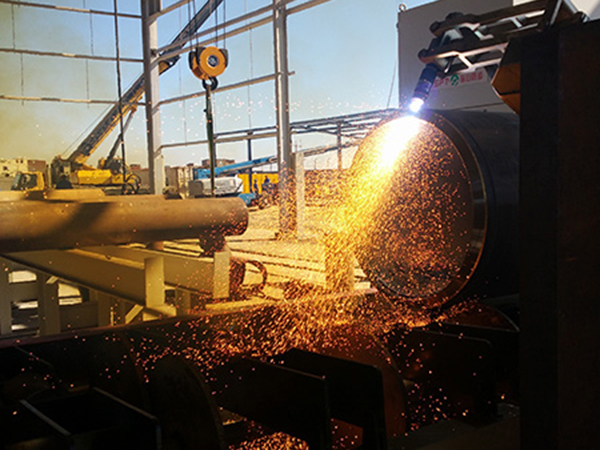

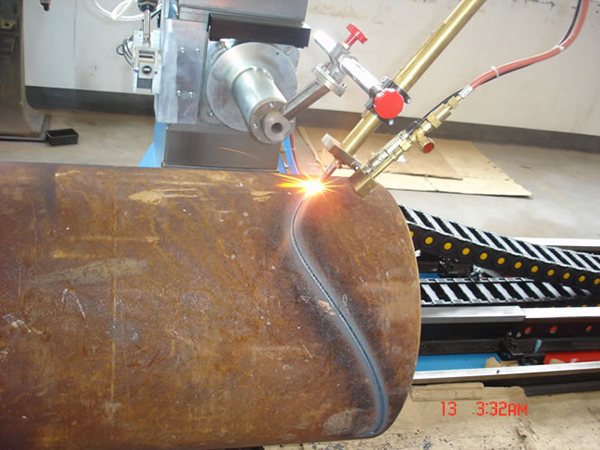

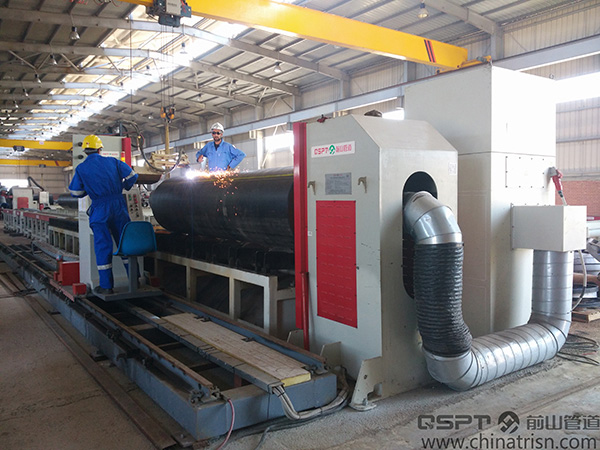

Máquina de corte para perfiles de tuberías CNC

Modelo: PRPCM-16Ab/24Ab/32Ab/40Ab/48Ab/60Ab

Características
Características de rendimiento: oxicorte/corte por plasma; 3-6 ejes de control; computadora industrial importada de Taiwán para efectuar el control numérico a través de la pantalla táctil; posicionamiento y desplazamiento de extrema precisión; sistema de transmisión tipo banco de rodillos + mandril; dos hileras de ruedas grandes con revestimiento antioxidante; sistema integrado de transporte de rodillos con forma de V.

Parámetros técnicos de la máquina de corte para perfiles de tuberías CNC
Diámetro del tubo aplicable: DN400/DN600/DN800/DN1000/DN1200/DN1500
Grosor de la pared del tubo: 1-25mm (corte por plasma) o por generador de plasma;
5-60mm (corte por llama)
Velocidad de corte: Velocidad de corte por plasma: 50-3800mm/min
Velocidad de corte por llama: 50-750mm/min
Número de ejes bajo control: 3-6 Ejes
Ángulo de bisel: Corte por plasma: ±45° (ajustable)
Corte por plasma: ±60° (ajustable)
Longitud de corte: ≤12000mm
Peso de tuberías máximo de elevación: 4000KGS
Sistema CNC: Importación original IPC
Forma de control: Control completo CNC con pantalla táctil e interfaz hombre-máquina
Precisión integrada de la máquina:
Error de movimiento longitudinal: ≤±0.2mm/1000mm
Error de ángulo de viraje: ≤1° por 180°
Calidad de superficie: Limpia y sin residuos
Precisión de repetición de posicionamiento: ≤±0.3mm

Configuración básica
La máquina de corte para perfiles de tuberías CNC está formada de: el sistema de control, el sistema de brazo de la máquina, la unidad de accionamiento, la unidad de sujeción, la unidad de soporte, el carril guía, el sistema aéreo, el armario de control y la mesa de operación, etc. Suministramos un sistema de corte por llama (incluyendo el corte por plasma) como sistema de corte principal (o bajo petición del cliente).
