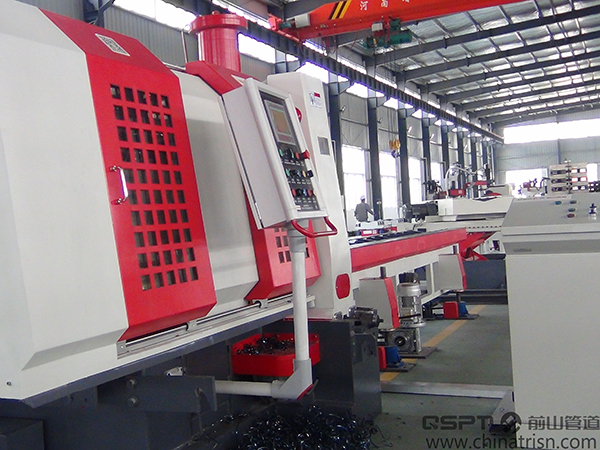

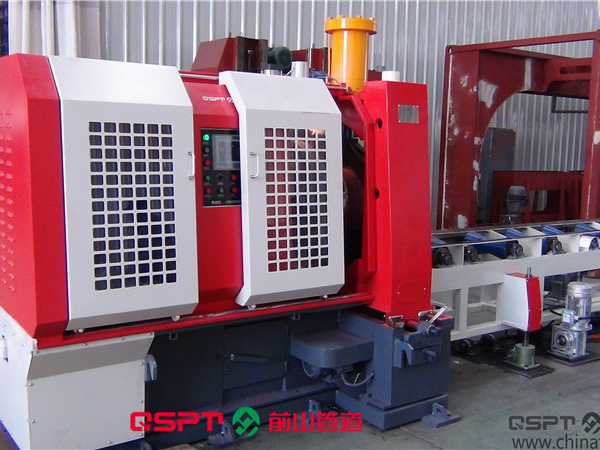

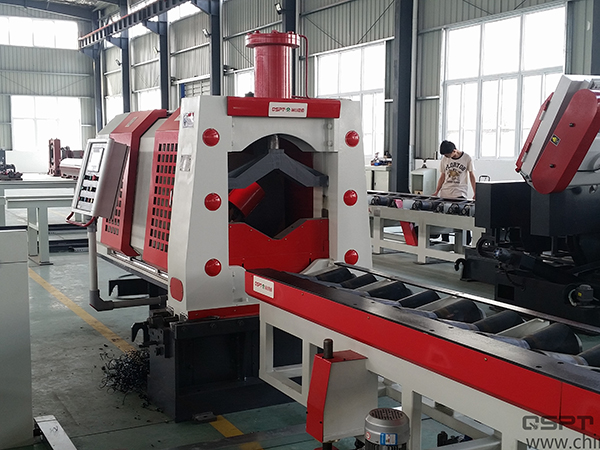

Máquina de biselado con control numérico para extremos de tuberías

Modelo: EPEBM-16Cc/24Cc/32Cc/40Cc/48Cc/60Cc

Características
1. La máquina de biselado con control numérico para extremos de tuberías ofrece un buen funcionamiento en línea (diseñado para los equipos en línea de la cadena de producción).
2. Ofrece una velocidad de biselado de ≤5Min /un bisel a la tubería (DN200 SCH40).
3. Ofrece un corte en bisel de: corte de tuberías con otros equipos como la sierra con cinta y después se mecaniza cada bisel.
4. La calidad del bisel de la máquina de biselado con control numérico para extremos de tuberías es muy buena.
5. Sujeción central sincronizada de arriba abajo con el motor hidráulico y la varilla roscada; alimentación diferencial radial, descarga/alimentación motorizada controlada por un motor axial común; preconfiguración de los parámetros mediante el PLC con pantalla táctil; PLC o CNC; portaherramientas especial CNC; cuchilla con control numérico estándar y sin refrigerante; forma del bisel: V, U y W; útil para el biselado axial o radial de tuberías de pared estándar y el biselado axial o radial de tuberías de pared gruesa.

Aplicaciones
La máquina de biselado con control numérico para extremos de tuberías se utiliza para la mecanización del bisel en forma de U y en forma de V para un número de tuberías con un grosor ancho de pared

Parámetros técnicos de la máquina de biselado con control numérico para extremos de tuberías
Diámetro del tubo aplicable: DN600/DN800/DN1000/DN1200/DN1500
Grosor del tubo: 4-90mm; 6-180MM
Materiales del tubo: acero carbono, aleación de acero, acero inoxidable, acero criogénico, etc.
Tipo de bisel: U, X, V y doble V
Dirección de corte: alimentación de corte diferencial automático radial o alimentación de corte motor semiautomático axial (frecuencia de entrada); alimentación de corte motor NC radial o alimentación de corte motor NC axial
Dirección de retracción: retracción motora automática radial o retracción motora automática axial (frecuencia de entrada); retracción motora NC radial o retracción motora NC axial
Accionamiento: Motor
Sistema de sujeción: La pieza de trabazo se centra y se sujeta con un cilindro hidráulico automáticamente
Sistema de soporte: Elevación con husillo ajustable
Rev. Del eje principal: Control de velocidad continua y frecuencia variable
Desplazamiento axial: 80mm(eje principal) 100mm(cabezal de la máquina); 150mm(eje principal), 300mm (cabezal de la máquina)
Ángulo de bisel del portaherramientas: 0°~45°
Desplazamiento a lo ancho: ±50MM; ±100MM
Sistema de control: Controlador PLC; controlador CNC
Alineación automática: al final del sistema de transporte de la máquina de biselado puede incorporarse un dispositivo de elevación (si es necesario) para ajustar automáticamente la elevación central de la tubería a las tuberías biseladas con diferentes diámetros
Sistema de transporte: Los sistemas de transporte de frecuencia variable de biselado para extremos tienen un accionamiento motor y están en la parte frontal y posterior de la máquina de biselado (si es necesario).
