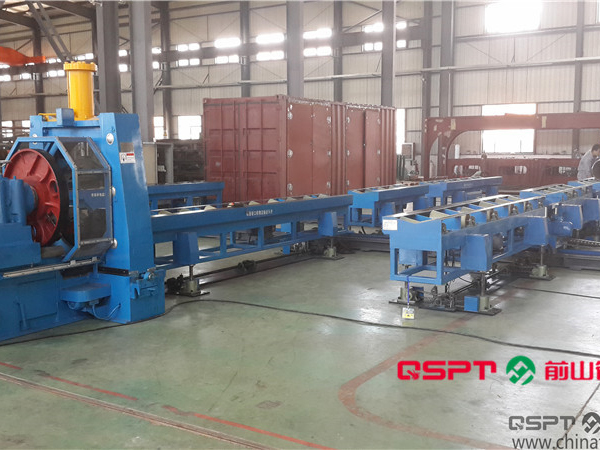

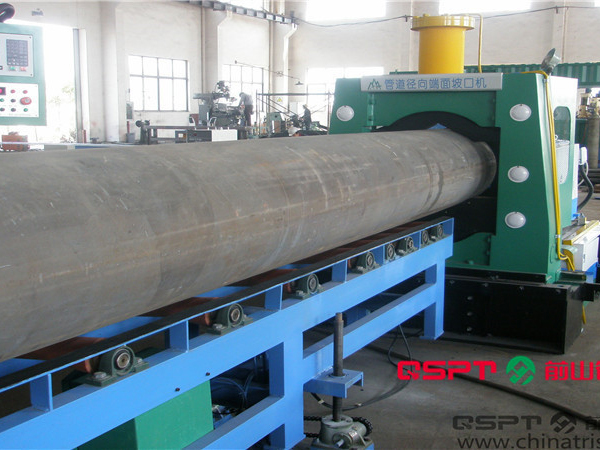

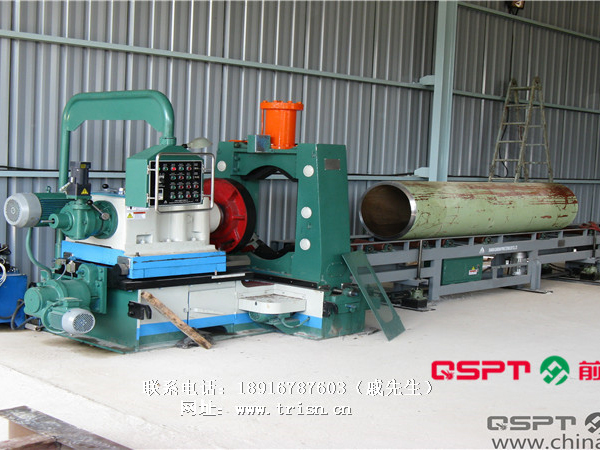

Máquina de biselado de alta velocidad para extremos de tuberías

Modelo: EPEBM-24Dc/32Dc/40Dc/48Dc/60Dc

Características
1. La máquina de biselado radial para extremo de tuberías ofrece una velocidad de biselado de ≤5Min /un bisel a la tubería (DN200 SCH40).
2. Ofrece un corte en bisel de: corte de la tubería con otros equipos como la sierra con cinta y después mecanizado de cada bisel.
3. La calidad del bisel de la máquina de biselado radial para extremo de tuberías es muy buena.
4. Forma del bisel: V, U y W; útil para el biselado axial o radial de tuberías de pared estándar y el biselado axial o radial de tuberías de pared gruesa; sujeción central sincronizada de arriba abajo con el motor hidráulico + varilla roscada; alimentación diferencial radial, descarga/alimentación motorizada controlada por un motor axial común; cuchilla con control numérico estándar y sin refrigerante.

Aplicaciones
La máquina de biselado radial para extremo de tuberías se utiliza para la mecanización de los biseles con forma de U y V para un número de tuberías con un grosor ancho de pared.

Parámetros técnicos de la máquina de biselado radial para extremo de tuberías
Diámetro del tubo aplicable: DN600/DN800/DN1000/DN1200/DN1500
Grosor del tubo aplicable: 4-90mm/ 6-180MM
Materiales del tubo: acero carbono, aleación de acero, acero inoxidable, acero criogénico, etc.
Tipo de bisel: U, X, V y doble V
Dirección de corte: alimentación de corte diferencial automático radial
Dirección de retracción: retracción motora automática radial
Accionamiento: Motor
Sistema de sujeción: La pieza se sujeta con un cilindro hidráulico (barra de husillo)
Sistema de soporte: elevación de husillo ajustable
Rev. del eje principal: 3cambios (67-123rpm)/9 cambios (34-304rpm)
Desplazamiento axial: 80mm(eje principal) 100mm(cabezal de la máquina); 150mm (eje principal), 300mm (cabezal de la máquina)
Ángulo de bisel del portaherramientas: 0°~37.5°
Desplazamiento a lo ancho: ±50mm; ±100mm
Sistema de control: palanca de cambios para el eje principal, cambio de velocidad de frecuencia variable para el movimiento en dirección axial y control manual
Alineación mecánica: al final del sistema de transporte de la máquina de biselado puede incorporarse un dispositivo de elevación (si es necesario) para ajustar automáticamente la elevación central de la tubería a las tuberías biseladas con diferentes diámetros
