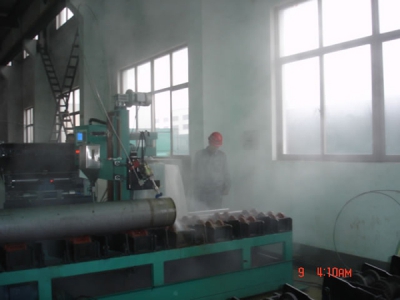

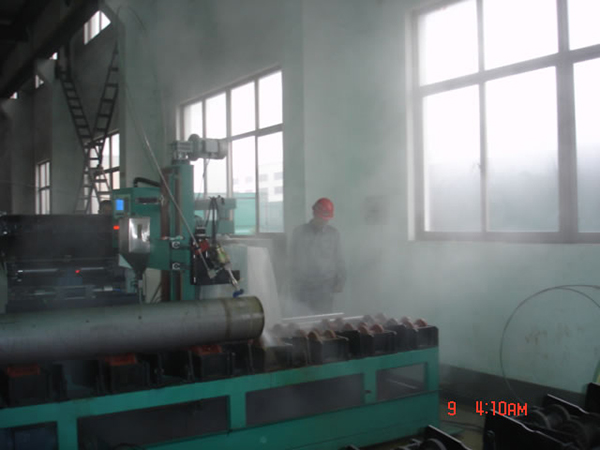

Máquina de corte y biselado con chorro de agua a alta presión

Modelo: BPWBM~24A

Características
1. La máquina de corte y biselado con chorro de agua a alta presión ofrece un buen funcionamiento en línea (diseñado para los equipos en línea de la cadena de producción).
2. La capacidad de biselado es de ≤4Min /un bisel a la tubería (DN200 SCH40).
3. Ofrece corte en bisel: corta dejando un bisel a la tubería al mismo tiempo.
4. La máquina de corte y biselado con chorro de agua a alta presión ofrece una buena calidad de biselado.

Parámetros técnicos de la máquina de corte y biselado con chorro de agua a alta presión
Diámetro del tubo aplicable: DN100~600(φ114~610)
Grosor de la pared aplicable: 1~18mm
Materiales aplicables: acero carbono, aleación de acero, acero inoxidable, acero criogénico y otros materiales
Longitud de corte: 6350MM
Forma del bisel: V
Dirección de corte: Longitudinal
Banco de rodillos:
Estructura: Tres líneas de rodillos con una distancia fija
Longitud del banco de rodillos: 7000MM
Sistema de accionamiento: Servomotor + redactor de precisión
Rev.: 0~2.5M/min. (ajuste de velocidad continua con frecuencia variable)
Material del banco de rodillos: acero carbono con caucho
Precisión de rotación: <2.0MM
Sistema de carretilla:
Recorrido de la carretilla: 6350MM (longitudinal)
Recorrido del soplete de corte: 700MM (arriba/abajo); 300MM (izquierda/derecha)
Corte con: chorro de agua a alta presión
Ángulo de corte por agua: ±45° (ajustable)
Cantidad de cortadores por agua: Un pieza de chorro de agua
Error de ángulo: <2°
Precisión de la longitud de fijación: <2.0MM
Sistema de control: Sistema de corte CNC
Sistema de medición de longitud: Medición de longitud CNC incluido en el sistema de control
Sistema de transporte: Montado en el sistema de transporte con elevador; además, ofrecemos, si es necesario, un sistema de transporte para la máquina de corte en bisel. El transporte puede ser manual o eléctrico
Generador de alta presión: Nuestros productos OEM que son famosos en China (o bajo petición)
La presión aumenta con: Líquido (gracias a un sistema hidráulico y suministro de agua)
Capacidad de la bomba de aceite: 90L/min. máx.
Diámetro de la boquilla: 0.3mm máx.
Presión más elevada: 380MPa
Presión continua de agua: 330MPa
Potencia del motor: 37KW
