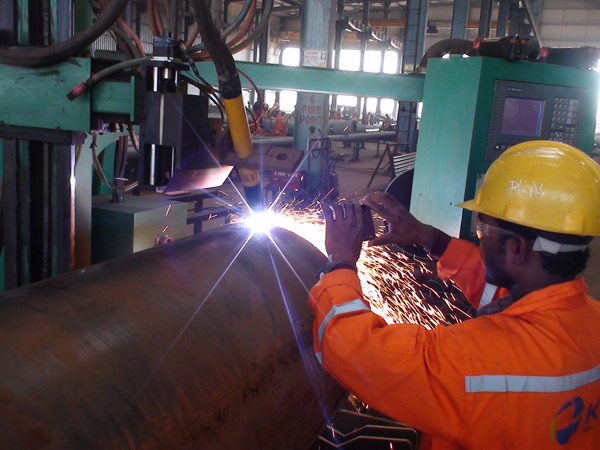

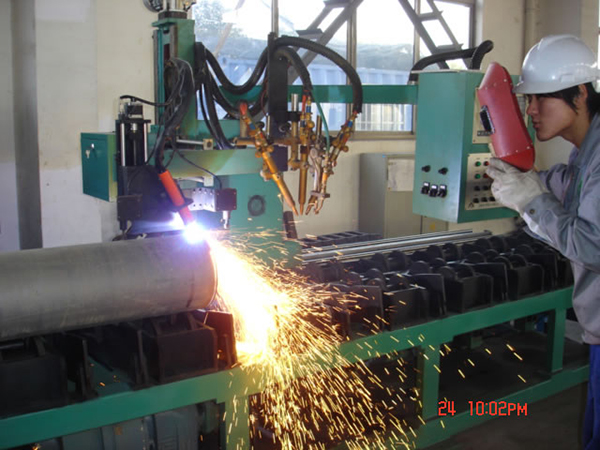

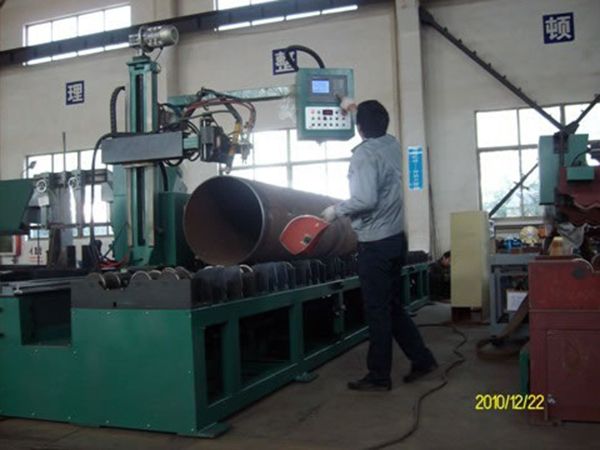

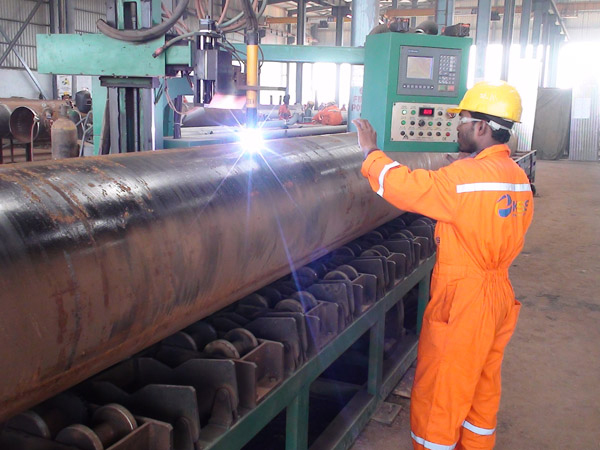

Máquina de corte y biselado por plasma para tuberías

Modelo: BPPBM-24A

Características
1. La máquina de corte y biselado por plasma para tuberías ofrece un buen funcionamiento en línea (diseñado para los equipos en línea de la cadena de producción).
2. Ofrece una velocidad de biselado de ≤2Min/un bisel a la tubería (DN200 SCH40).
3. Ofrece corte en bisel: corta dejando un bisel a la tubería al mismo tiempo.
4. La máquina de corte y biselado por plasma para tuberías ofrece una buena calidad de biselado.

Parámetros técnicos de la máquina de corte y biselado por plasma para tubería (tipo banco de rodillos)
Diámetro del tubo aplicable: DN100-600(φ114-610)
Grosor de la pared aplicable: 1-18mm
Materiales aplicables: acero carbono, aleación de acero, acero inoxidable y acero criogénico
Longitud de corte: 6350MM
Forma del bisel: V
Dirección de corte: Longitudinal

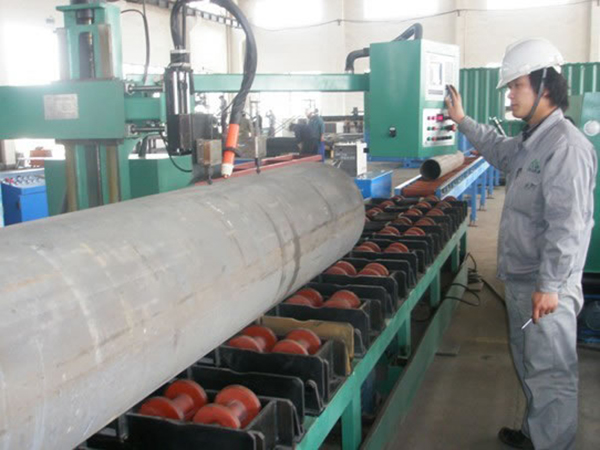

Banco de rodillos:
(1). Estructura: Tres líneas de rodillos con una distancia fija
(2). Longitud del banco de rodillos: 7000MM
(3). Sistema de accionamiento: Servomotor + redactor de precisión
(4). Rev.: 0-2.5M/min. (ajuste de velocidad continua con frecuencia variable)
(5). Material del banco de rodillos: 45#, tratamiento de pavonado para la superficie
(6). Precisión de rotación: <2.0MM
Sistema de carretilla:
(1). Recorrido de la carretilla: 6350MM (longitudinal)
(2). Recorrido del soplete de corte: 700MM (arriba/abajo); 300MM (izquierda/derecha)
(3). Corte por: Plasma (puede ir equipada para el corte por flama)
(4). Ángulo de soplete de corte: ±45° (ajustable)
(5). Cantidad de sopletes de corte: Un soplete de corte por plasma
(6). Error de ángulo: <2°
(7). Precisión de la longitud de fijación: <2.0MM
Sistema de control: Sistema de corte CNC SH-2000H
Sistema de medición de longitud: Medición de longitud CNC incluido en el sistema de control
Sistema de transporte: Montado en el sistema de transporte con elevador; además, ofrecemos, si es necesario, un sistema de transporte para la máquina de corte en bisel. El transporte puede ser manual o eléctrico
Potencia de corte: Se utiliza una potencia de corte de una marca famosa china (o bajo petición del cliente)
